卓上型ドリル研磨機■VERTEX



■誰にでも簡単に正確なハイス・超硬ドリル(要オプション)の円錐研磨が可能です。
■取り外し可能な電源ケーブルを付属しています。

■仕様書
型 式VDG-13AVDG-25
加工ドリル径標準:φ2.0〜13.0mm
(ストレートシャンク)
標準:φ11.1〜26.0mm
オプション:φ7.1〜11.0、φ26.1〜30.0mm ※オプションコレットが必要です
(ストレート・テーパシャンク)
ドリル先端角
(調整式)
90°〜140°100°〜136°
芯振れ精度±0.05mm
電 源AC100V
駆動部125W・5,100min-1190W・5,300min-1
砥 石
(標準付属)
CBN#200(ハイスドリル用)
※超硬ドリル用はオプション
本体サイズ約 W300×D147×H135mm約 W372×D184×H242mm
質 量8.5kg23.0kg
標準付属品●コレット:ER20-2.5、3.0、4.0、5.0、6.0、7.0、8.0、9.0、10.0、11.0、12.0、13.0×各1個
●ホルダユニット1個
●T型六角棒レンチ
●小径ドリル(φ2.0〜3.0mm)用ピンバイス
●シンニング調整用シム(0.1mm×2、0.3mm×1)
●コレット:ER40-12.0、13.0、14.0、15.0、16.0、17.0、18.0、19.0、20.0、21.0、22.0、23.0、24.0、25.0、26.0×各1個
●ホルダユニット1個
●フックスパナ
●T型六角棒レンチ
●シンニング調整用シム(0.1mm×2、0.3mm×1)

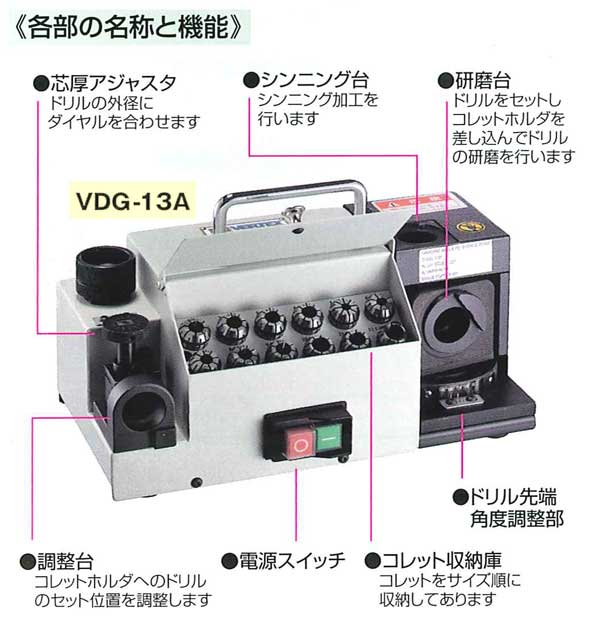

  • 加工ドリル径φ2.0〜13.0mm 商品番号【VDG-13A】 簡単操作で、どこでも誰でも正確なドリル研磨が可能です。

    ▼特徴
    ストレートシャンク型
    ハイス・超硬ドリル(要オプション)の円錐研磨が簡単に出来るスタンダードタイプ。
    オプションのダイヤモンド砥石で超硬用ドリルも研磨可能です。
    卓上型なので持ち運びにも便利。しかも高品質のCBN砥石も標準装備。
    使えなくなったドリルもあっという間に新品同様に早変わりです。
    取り外し可能な電源ケーブルを付属。

    【仕様】
    ・加工ドリル径:φ2.0〜13.0mm(ストレートシャンク)
    ・ドリル先端角(調整式):90°〜140°
    ・電源:AC100V
    ・モータ回転数:5,100min-1
    ・砥石(標準付属):CBN#200(ハイスドリル用)※超硬ドリル用はオプション
    ・本体サイズ:約W300×D147×H135mm
    ・質量:8.5kg

    【標準付属品】
    ・コレット:ER20-2.5、3.0、4.0、5.0、6.0、7.0、8.0、9.0、10.0、11.0、12.0、13.0×各1個
    ・ホルダユニット1個
    ・T型六角棒レンチ
    ・小径ドリル用ピンバイス(φ2.0〜3.0mm)
    ・シンニング調整用シム(0.1mm×2、0.3mm×1)

    ¥100,800 税込・送料別



    FAXで注文する お問合せをする
  • 加工ドリル径φ11.1〜26.0mm 商品番号【VDG-25】 簡単操作で、どこでも誰でも正確なドリル研磨が可能です。

    ▼特徴
    ストレート・テーパーシャンク型
    ハイス・超硬ドリル(要オプション)の円錐研磨が簡単に出来ます!
    オプションのダイヤモンド砥石で超硬用ドリルも研磨可能です。
    卓上型なので持ち運びにも便利。しかも高品質のCBN砥石も標準装備。
    使えなくなったドリルもあっという間に新品同様に早変わりです。
    取り外し可能な電源ケーブルを付属。

    【仕様】
    ・加工ドリル径:標準φ11.1〜26.0mm
             オプションφ7.1〜11.0mm、φ26.1〜30.0mm
             ※オプションコレットが必要です
             (ストレート・テーパシャンク)
    ・ドリル先端角(調整式):100°〜136°
    ・電源:AC100V
    ・モータ回転数:5,300min-1
    ・砥石(標準付属):CBN#200(ハイスドリル用)※超硬ドリル用はオプション
    ・本体サイズ:約W372×D184×H242mm
    ・質量:23.0kg

    【標準付属品】
    ・コレット:ER40-12.0、13.0、14.0、15.0、16.0、17.0、18.0、19.0、20.0、21.0、22.0、23.0、24.0、25.0、26.0×各1個
    ・ホルダユニット1個
    ・T型六角棒レンチ
    ・フックスパナ
    ・シンニング調整用シム(0.1mm×2、0.3mm×1)

    ¥209,829 税込・送料別



    FAXで注文する お問合せをする
  • ■交換用・オプション部品
        ご注文・お問い合わせは、こちらから →
    お問い合わせ電話お問い合わせフォームお問い合わせFAX用紙をダウンロードする



    部 品VDG-13A用BDG-25用
    研磨砥石
    砥石粒度型式価格(税込)砥石粒度型式価格(税込)
     CBN
    研磨砥石
     HSS
    ドリル用
    #200VDG-13B-CBN200各 10,300円 CBN
    研磨砥石
     HSS
    ドリル用
    #200VDG-25B-CBN200各 26,200円
    #400VDG-13B-CBN400#400VDG-25B-CBN400
    #600VDG-13B-CBN600 11,100円#600VDG-25B-CBN600
     SDC
    研磨砥石
     超硬
    ドリル用
    #200VDG-13D-SDC200各 10,300円 SDC
    研磨砥石
     超硬
    ドリル用
    #200VDG-25D-SDC200各 26,200円
    #400VDG-13D-SDC400#400VDG-25D-SDC400
    #600VDG-13D-SDC600 11,100円#600VDG-25D-SDC600
    コレット
    ER20-2.5(2.5mm)
    ER20-3.0(3.0mm)
       ・  ←0.5mm刻みであり
       ・
       ・
    ER20-13.0(13.0mm)
     各 3,150円ER40-8.0(8.0mm)
    ER40-9.0(9.0mm)
       ・  ←1.0mm刻みであり
       ・
       ・
    ER40-30.0(30.0mm)
     各 3,980円
    ホルダユニット
    VDG-13A-Hお問い合わせ
    ください
    VDG-25-Hお問い合わせ
    ください
